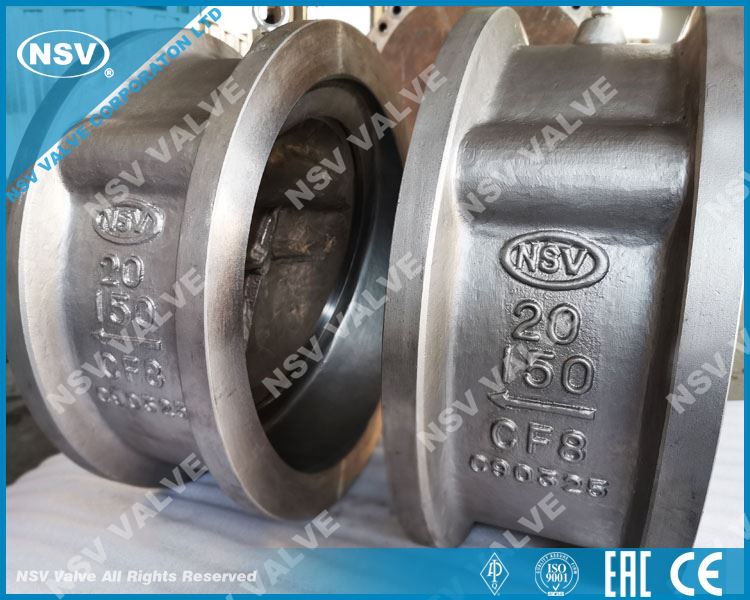

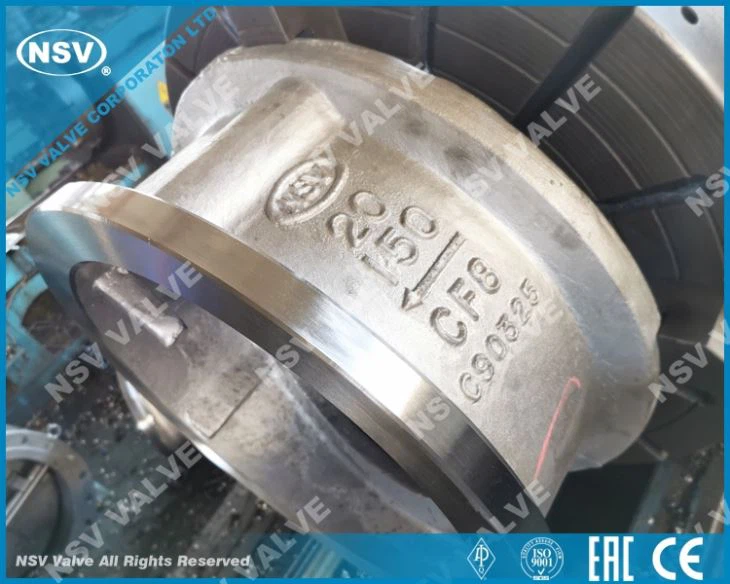

傾斜ディスクウエハーチェックバルブ

NSVティルティングディスクウエハー逆止弁、逆流時に流れが一方向に流れて閉じるときに逆止弁が開く

この多用途のバルブを素早く閉じることにより、ポンプ保護はその主な用途の1つです。 気体や液体、バスに使用され、懸濁液中に固体がある場合は推奨されません。 ヘッドドロップは比較的低いです。

• 適用規格
  API594ごとの設計
  API594ごとの対面
  フランジ端寸法ANSI B 16.5 / ANSI B 16.47
  API598に対する最終検査テスト。

• 製品範囲
  サイズ：2 "〜20"（DN50〜DN500）
  評価：ANSI 150lb-2500lb
  ボディ材質：炭素鋼、ステンレス鋼、合金鋼、二相鋼
  トリム：API 600ごと

• デザインの特徴：
  クイッククロージングシステム

  低い脈動流での安定性
  中程度の圧力降下

  金属シートの密閉

  シートの接触は、ディスクが装着されて閉じられるまで発生しません

構造性能：

傾斜ディスクバルブは、3つの偏心で設計されています。

•最初の偏心：シャフトとシートプレーン間のオフセットです。 この偏心により、シートとシャフトとの干渉が排除されるため、シートは本体とディスクの両方で一体的かつ連続的な構造になり、潜在的な漏れを回避できます。

•2番目の偏心：シャフトとディスク直径の間のオフセットです。 この偏心は、逆回転が発生した場合、またはディスクの重量によって引き起こされる閉鎖トルクを保持するのに十分な力を加えることができないほど通常のフロー圧力が低い場合に機能します。

•第3の離心率：パイプの法線面に対するシート面の傾斜角度です。 この傾斜によりディスクのストロークが減少するため、逆流により速く閉じることができます。

さらに、ディスクの形状と重量のほかに、同じ場合には他の要素がクロージングシーケンスを最適化できます。 逆流が始まる前にディスクを閉じる速度を上げるために、スプリングを使用できます。 反対側では、逆流が現実であるが、バルブがまだ完全に閉じていない場合、ゆっくりと閉じることでバルブをバタンと閉めることができます。 いくつかの油油圧ダンパーシステムがあります。

バルブを締めるために、シャフトの端にスプリングとカウンターウェイトを組み付けることができます。

低圧アプリケーション用のバルブを選択するときは、ディスクをバフェットでき、シートと部分的に開いている間で絶えず動いている場合、メーカーが提供する最小作業圧力を考慮する必要があります。 これは、シートの損傷とシャフトの摩耗につながります。 この効果は、スイングチェックバルブではより重要です。

よくある質問

1. Q：会社のカタログを入手するにはどうすればよいですか？

A：基本的なカタログは、ホームページの「ダウンロード> Eカタログ」と同じですが、印刷物が必要な場合や、PQ素材などのより具体的なデータが必要な場合は、販売チームにお問い合わせください。

2. Q：あなたの会社には中国以外の代理店/販売業者がいますか？

A：現在、インドネシア、シンガポール、カナダ、メキシコ、イラクに代理店があります。ご参加を希望される場合は、お気軽にお問い合わせください。

3. Q：「NSV」バルブは価値のあるエンドユーザーに供給されますか？

A：はい、インドネシアのペトロキミアグレシク、BPイラク、イランのエスファハンモバラケスチールなどと同じです。

4. Q：代理店として登録したいですか？

A：会社の代理店として登録するには、定義済みの検査と管理者の承認が必要です。 具体的な申請方法については、営業チームにご相談ください。 会社の代理店として登録されている場合、「代理店証明書」が発行されます。

5. Q：製造業者または商事会社ですか。

A：私達は製造業者です、しかし私達の工場名はNSVと名前を挙げられません私達が最もよいサービスの昇進NSVのブランドで専門であり、また多くのエンドユーザーの成功に販売しました
