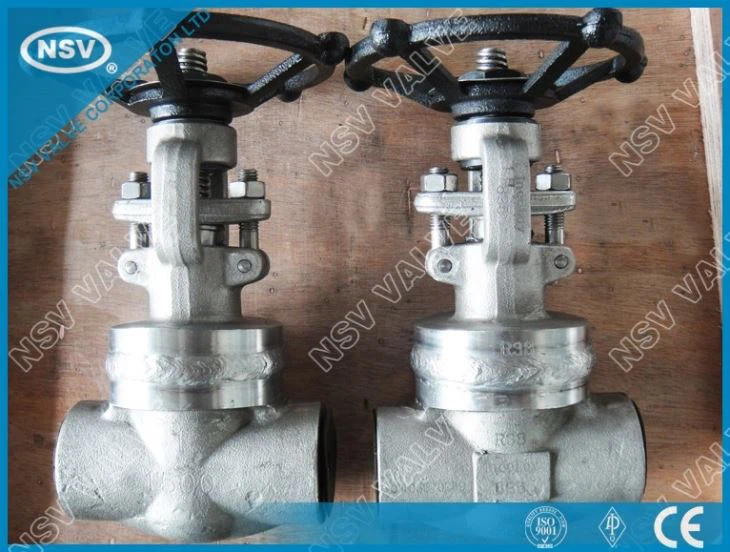

溶接ボンネット鍛造ゲートバルブ
製品詳細
NSV溶接ボンネット鍛造ゲートバルブは、最大の耐用年数と信頼性を提供するように設計および製造されています。 この設計は、Body / Bonnetからの通常のBB設計よりも漏れが少ない可能性があります。
設計上の特徴
ソリッドウェッジゲート
フルポートまたは縮小ポート設計
溶接ボンネット（WB）
フランジ付き、突合せ溶接、SW、またはねじ端
標準材料仕様
| 番号。 | 部品名 | CSからASTM | ASTMに | SSからASTM | |
タイプA105 | タイプF22 | タイプF304（L） | タイプF316（L） | ||
1 | 体 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
2 | シートリング | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
3 | くさび | A276 430＆410 | A182 F304 | A182 F304（L） | A182 F316（L） |
4 | 幹 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） |
5 | ガスケット | 段ボールSS +グラファイト | SS + PTFE | ||
6 | ボンネット | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
7 | ボンネットボルト | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | ピン | A276 420 | A276 304 | ||
9 | 腺 | A276 410 | A182 F304（L） | A182 F316（L） | |
10 | グランドアイボルト | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | グランドフランジ | A105 | A182 F11 | A182 F304（L） | A182 F316（L） |
12 | グランドナット | A194 2H | A194 4 | A194 8 | A194 8M |
13 | ヨークナット | A276 420 | |||
14 | HWLockナット | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 銘板 | SS | |||
16 | ハンドホイール | A197 | |||
17 | ベアリングガスケット | A473 431 | |||
18 | ステムパッキング | 柔軟なグラファイト | PTFE | ||
適切な培地 | WOGetc | WOGetc | HNO3、CH3OOHなど | ||
適切な温度 | -29℃-425℃ | -29℃-550℃ | -29℃-550℃ | ||
注：リクエストに応じて他の資料も利用できます。 CS =炭素鋼; AS =合金鋼; SS =ステンレス。
構造的特徴
1.高圧温度サービス向けのコンパクトでありながら非常に頑丈な設計。
2.クラス1500バルブおよび蒸気サービスの場合、シートはボディにシール溶接されます。
3.溶接ボンネットバルブの場合、ボンネットはねじ込まれ、設計されたトルク値にトルクがかけられ、ボディボンネットジョイントは強度溶接され、漏れに対する二重の保護を提供します。 （ボディ/ボンネットスレッドおよび強度溶接）。
よくある質問
1. Q：出荷用の梱包は何ですか？
A：小さなバルブ用のカートン（サンプル）と合板ケース（f蒸しないでください）。
2. Q：バルブはありますか？
A：多くのGGCバルブ（2 "＆within）が在庫にあり、1週間以内に配送できます。
3. Q：バルブの保証とは何ですか？
A：バルブの保証期間は、出荷日から18か月、または設置後12か月のいずれか早い方になります。
